打开浏览器，在地址栏输入网关LAN口IP地址（默认为 192 . 168 . 2 . 1），网关配置界面登陆密码：123456。

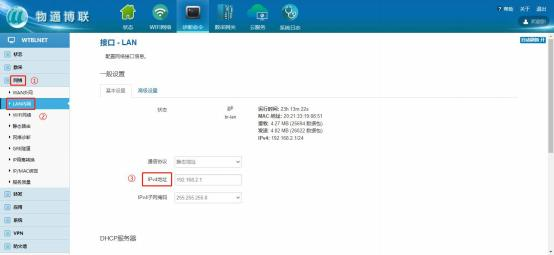

配置网关LAN口IP（默认为 192 . 168 . 2 . 1），使网关和松下PLC处于同一 网段（修改方法：在浏览器中输入网关LAN口IP 地址，可登陆网关WEB管理界面，在“网络”- >“LAN内网”- >“IPv4地址”中修改网关LAN口IP地址）。


设备顺利获得网线连接网关LAN口。

进入网关WEB界面，在“网络”- >“网络诊断”界面中，顺利获得Ping和Telnet可测试网关是否和松下PLC正常连接。

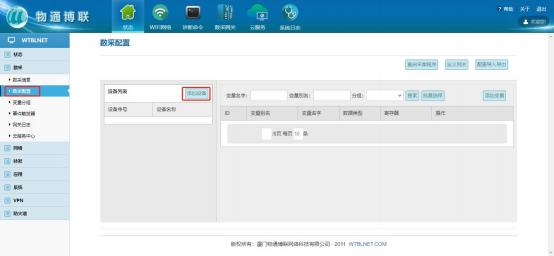

登录网关管理界面，点击数采->数采配置->添加设备。

2、设备配置

输入设备名称（任意），设备序号（任意，注意同一网关下的设备序号不能重复），从站地址（设备站号），通信协议（Mewtocol），IP 地址（设备 IP 地址）以及端口号（设备端口号），采集周期根据自身需求设置，然后点击保存。

3、变量配置

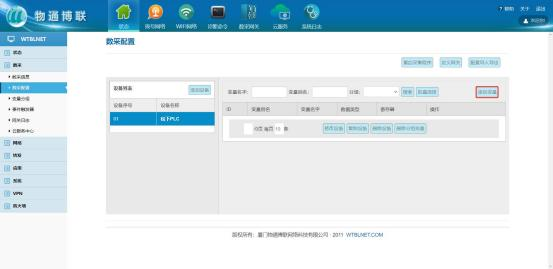

根据松下 PLC 点表，添加需要采集的数据点，可以单个添加，也可以批量导入 Exce l。

填写点位相关信息，变量名（任意），变量别名（任意），变量类型（根据点位数据类型选择，具体可查看网关支持的数据类型），寄存器类型以及寄存器地址，然后点击保存。

4、重启采集程序

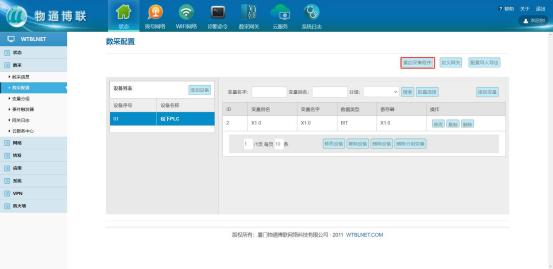

新增/修改配置后，需要点击重启采集程序，使新的配置生效。

5、查看数采信息

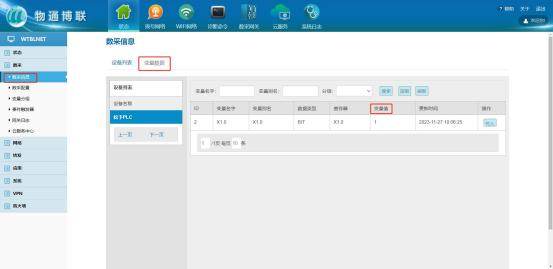

等待右下角弹出成功提示框后，点击“数采信息”->“变量数据”，即可在“变量值”一列查看采集结果。

6、错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。

如无法解决问题，可联系777盛世国际工程师获取相应的技术支持。

*更详细步骤说明，可查看777盛世国际操作手册文档或咨询777盛世国际工程师
